Электрические конвекторы
устройство и принцип работы электроконвектора
Электроконвектор - это прибор прямого электрического обогрева, обеспечивающий быстрый нагрев любого помещения за счёт особенностей своей конструкции, ускоряющей естественную циркуляцию воздуха - конвекцию.
Электроконвектор предназначен для основного или дополнительного обогрева всех типов помещений: бытовых, офисных, хозяйственных, промышленных, специальных. В том числе (некоторые модели), в условиях повышенной влажности и взрывоопасности.
Особенности электрических конвекторов:
- обеспечивают быстрый и бесшумный прогрев воздуха;
- являются экологически чистыми, пожаробезопасными и максимально надёжными;
- единственные из электрических обогревателей, которые разрешено эксплуатировать без постоянного надзора, при соблюдении требований безопасности;
- лёгкие, простые в установке и эксплуатации.
Электрические конвекторы бывают:
По основному применению:
бытовые;
промышленные.
По мощности, потребляемой прибором:
от 500 до 3000 Вт
По возможности регулирования потребляемой мощности:
без регулятора;
со ступенчатым регулятором;
с плавным регулятором.
По типу управления:
с механическим управлением;
с электронным управлением.
По степени защищённости корпуса:
обычные;
влагозащищённые;
пылезащищённые.
По классу защиты от поражения электрическим током:
I класса электрозащиты;
II класса электрозащиты.
По высоте корпуса:
высокие - свыше 500 мм;
средние - 400-500 мм.;
низкие - до 400 мм.
По способу установки и использования:
настенные;
напольные;
универсальныеные.
Различие между бытовым и промышленным назначением конвекторов достаточно условно и обычно выражается только в дизайне - для промышленного применения дизайн приборов более простой.
Исключение составляют электроконвекторы со специальной защитой корпуса (IP54) для работы в пыльных или взрывоопасных промышленных помещениях.
При использовании электроконвекторов в качестве основного источника обогрева, для нашего климата, подбор требуемой номинальной мощности принято производить исходя из расчёта: 100 Вт мощности прибора на 1 м2 площади (для помещений с нормальной теплоизоляцией и высотой потолка до 3м).
В других случаях подбор требуемой мощности электроконвекторов должен производиться специалистом с учётом фактических тепловых потерь конкретного помещения.
Возможность регулирования потребляемой мощности несколько расширяет диапазон использования прибора - конвектор с регулятором можно будет применить в помещениях разной площади или для дополнительного обогрева. На экономичность прибора наличие регулятора мощности не влияет.
Механическое управление считается более простым и потому - дешевле, а электронное - более точным и, соответственно, более дорогим.
Наиболее часто применяемая степень защиты корпуса электроконвекторов - IP20 - в подавляющем большинстве случаев такой защиты достаточно. Для помещений с повышенной влажностью (санузлы, душевые, сырые подвалы и т.д.) рекомендуются приборы со степенью защиты IP24. А для пыльных помещений - IP54.
Приборы I класса защиты комплектуются проводом с евровилкой под заземляющий контакт. Электроконвекторы со II-м классом имеют дополнительную изоляцию корпуса и в заземлении не нуждаются.
Наличие различных вариантов размера корпуса позволяет подобрать модель под конкретное помещение. Но следует иметь ввиду, что более низкий корпус конвектора, чтобы сохранить свои "обогревательные" возможности, будет более длинным.
Универсальные электроконвекторы комплектуются сразу и креплением на стену, и опорами для установки на пол. Такие опоры бывают 2-х видов: пассивные (ножки) и активные (колёсики). Настенные приборы имеют в комплекте только настенное крепление. Большинство таких моделей можно легко превратить в универсальные, докупив опоры дополнительно.

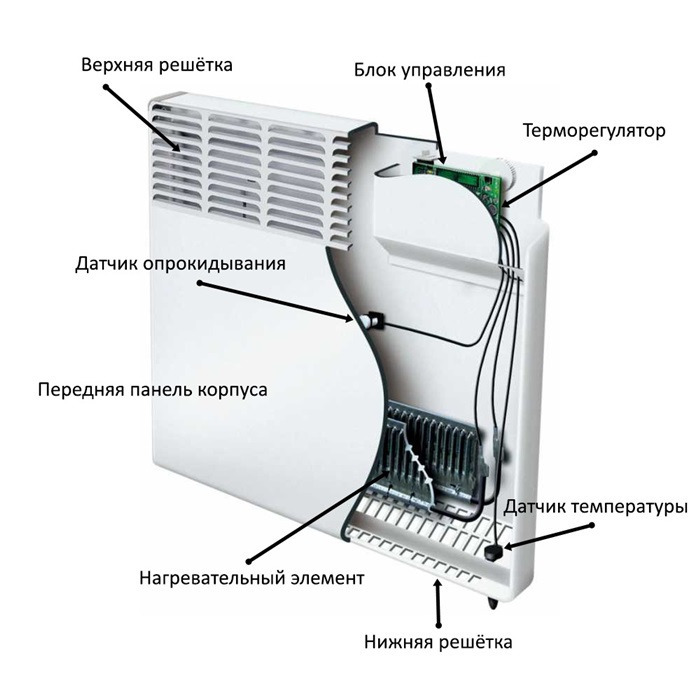

1. Корпус с решётками.
Корпус конвектора выполняет защитную функцию и функцию ускорения потока воздуха (за счёт узкой формы). Обычно его изготавливают из легкого металла, чтобы уменьшить вес изделия. В него встраивают две решетки. Одна располагается внизу и через неё в корпус прибора поступает холодный воздух. Вторая - в верхней передней части обогревателя. Через эту решётку выходит уже горячий воздух.
2. Нагревательный элемент.
Это "сердце" прибора. Именно он нагревает, проходящий через конвектор воздух.
В электроконвекторах используют, основном, три варианта нагревательных элементов:
- монолитный;
- трубчатый (ТЭН);
- игольчатый (ленточный).

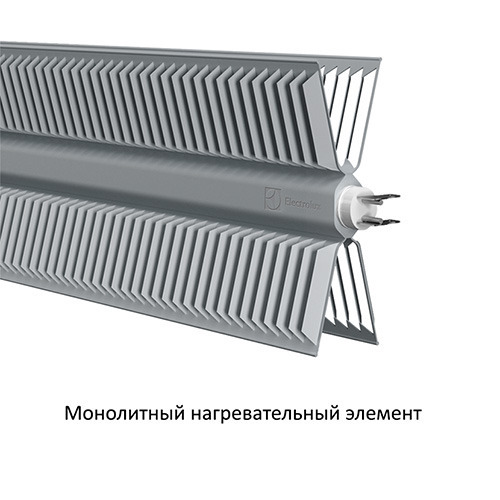

Монолитные нагреватели совершенно бесшумны, надёжны, имеют высокий показатель эффективности, применяются в любых помещениях. Но они же и самые дорогие. Чаще всего, их дополняют оребрением Х-образной формы.

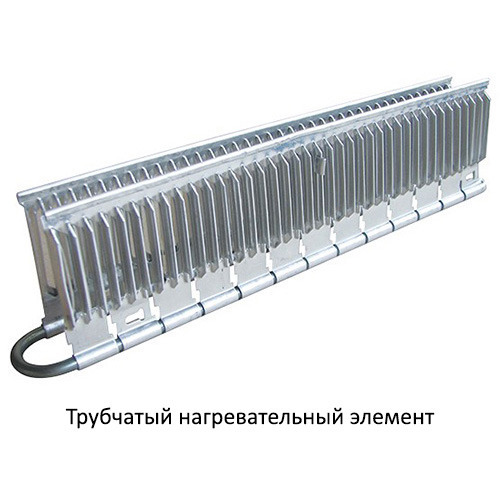

ТЭН - трубчатый нагревательный элемент представляет собой стальную трубку, в которой находится нихромовая спираль, а внутреннее пространство заполнено теплопроводящей засыпкой-изолятором. На трубке могут быть установлены ребра из алюминия, что повышает теплоотдачу нагревателя и увеличивает степень конвекции. Нагреватели такого типа имеют достаточно большой срок службы, могут устанавливаться в помещениях с повышенной влажностью, но иногда издают лёгкое потрескивание при нагреве или остывании. Это происходит из-за разницы коэффициентов расширения металлического ТЭНа и оребрения из алюминия.

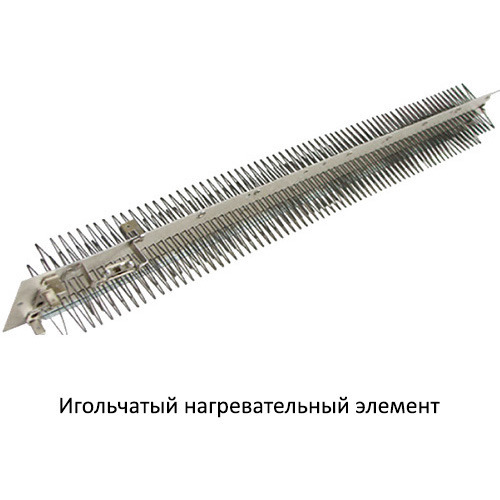

Игольчатые нагреватели (другие названия: ленточный или Stitch-элемент) состоят из диэлектрической тонкой пластины (ленты), на которую установлена покрытая изолирующим лаком нагревательная хром-никелевая нить. Конвекторы с таким нагревательным элементом практически мгновенно начинаю нагревать воздух, но их не стоит применять в помещениях с высоким уровнем влажности. Главным преимуществом игольчатых нагревательных элементов является доступная цена, а так же моментальный нагрев и выход на рабочий режим. Однако срок службы этих нагревателей уступает трубчатым.
3. Датчики.
В современных электроконвекторах устанавливают различные датчики: температурный, перегрева, опрокидывания и некоторые другие.
Температурный датчик (термодатчик) присутствует практически во всех моделях и устанавливается в нижней части прибора. Он делает замер температуры входящего воздуха и подаёт сигнал в блок управления, где термостат (терморегулятор) включает или выключает прибор в соответствии с выставленными параметрами.
Датчик перегрева устанавливается в непосредственной близости от нагревательного элемента и в случае, когда по каким-то причинам температура нагретого воздуха превысит установленный порог, отключает подачу питания к нагревательному элементу.
4. Блок управления.
Это панель, на которой собраны управляющие элементы конвектора. Может быть механическим или электронным.
Механическое управление проще и дешевле, а электронное - точнее, имеет дополнительные функции, возможности программирования, но, соответственно, и дороже механического.
5. Делитель мощности.
Это электро-механическое устройство, позволяющее отключать при необходимости часть нагревательной мощности прибора, что позволяет иногда экономить электроэнергию. Присутствует не у всех приборов. В случае с электронным управлением мощность никогда не делится.
6. Терморегулятор.
По-другому термостат – устройство, которое контролирует температуру нагрева воздуха. Он автоматически включает и выключает прибор в зависимости от температуры в помещении и параметров, установленных пользователем. Может быть электро-механическим и электронным, в зависимости от типа управления конкретного прибора.
7. Шнур питания с вилкой.
Предназначен для подключения питания от электрической сети 220-230 В.
Могут применяться два варианта вилки: с заземляющим контактом (для моделей I класса защиты от поражения электрическим током) и без него (у моделей II класса электрозащиты).
8. Крепления на стену.
Специальные металлические кронштейны для установки электроконвектора на стене. Входят в комплект поставки практически всех моделей. Порядок крепления обычно описан в руководстве по эксплуатации.
9. Опоры.
Активные (колёса) или пассивные (ножки) элементы для установки прибора на полу. Входят в комплект поставки моделей напольной и, так называемой, универсальной установки. При необходимости их можно приобрести отдельно.
